계단 / 시공 디테일

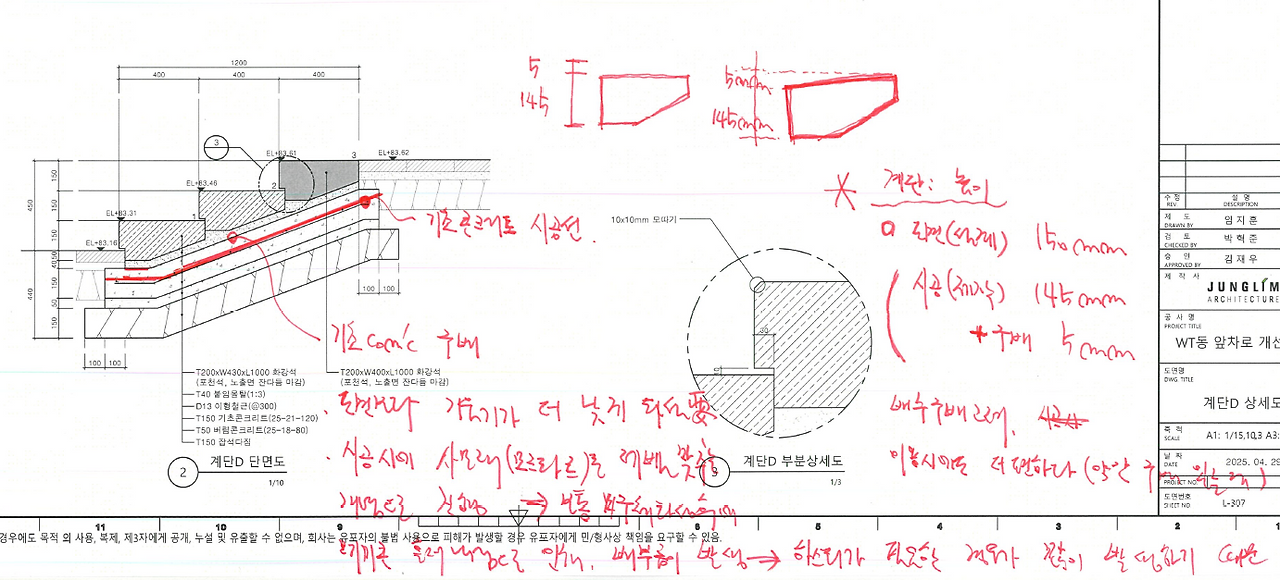

계단 답판 높이

•  도면(설계) : 150mm
• 시공 :  석재가공 145mm + 시공시 구배 5mm  = 150mm  → 자재 발주전에 시공디테일 협의를 해줘야 한다.



기초콘크리트 타설

• 기초콘크리트(거푸집 제작) 타설시, 도면 기울기보다 더 낮은 기울기로 레미콘 타설(거푸집 제작)되게 유도한다
• 시공시에 사모래(모르타르)로 레벨 맞추는 개념으로 진행시킨다.
• 보통, 레미콘 타설후에 레미콘 흘러내림으로 인해, 배부름 현상으로 인한 과구배가 발생하여, 하스리가 필요한 경우가 많이 발생하기 때문에, 좀더 낮은 구배(낮은 두께)로 유도한다.
• 현도면 같은 경우, 기초콘크리트 두께가 150mm이므로, 레미콘트로 100mm치고, 사모래로 50mm 맞추게 하면, 설계상의 사모래 40mm을 포함해서, 90mm의 여유가 생기기 때문에, 배부름의 현상을 대처할 여유가 생기게 된다.



계단의 시공조인트 여유폭

• 계단과 계단의 조인트(메지부분)의 시공 여유폭 5mm 고려할 것
•
