보강토옹벽 / 시공 detail

보강토옹벽 / 시공 detail

---

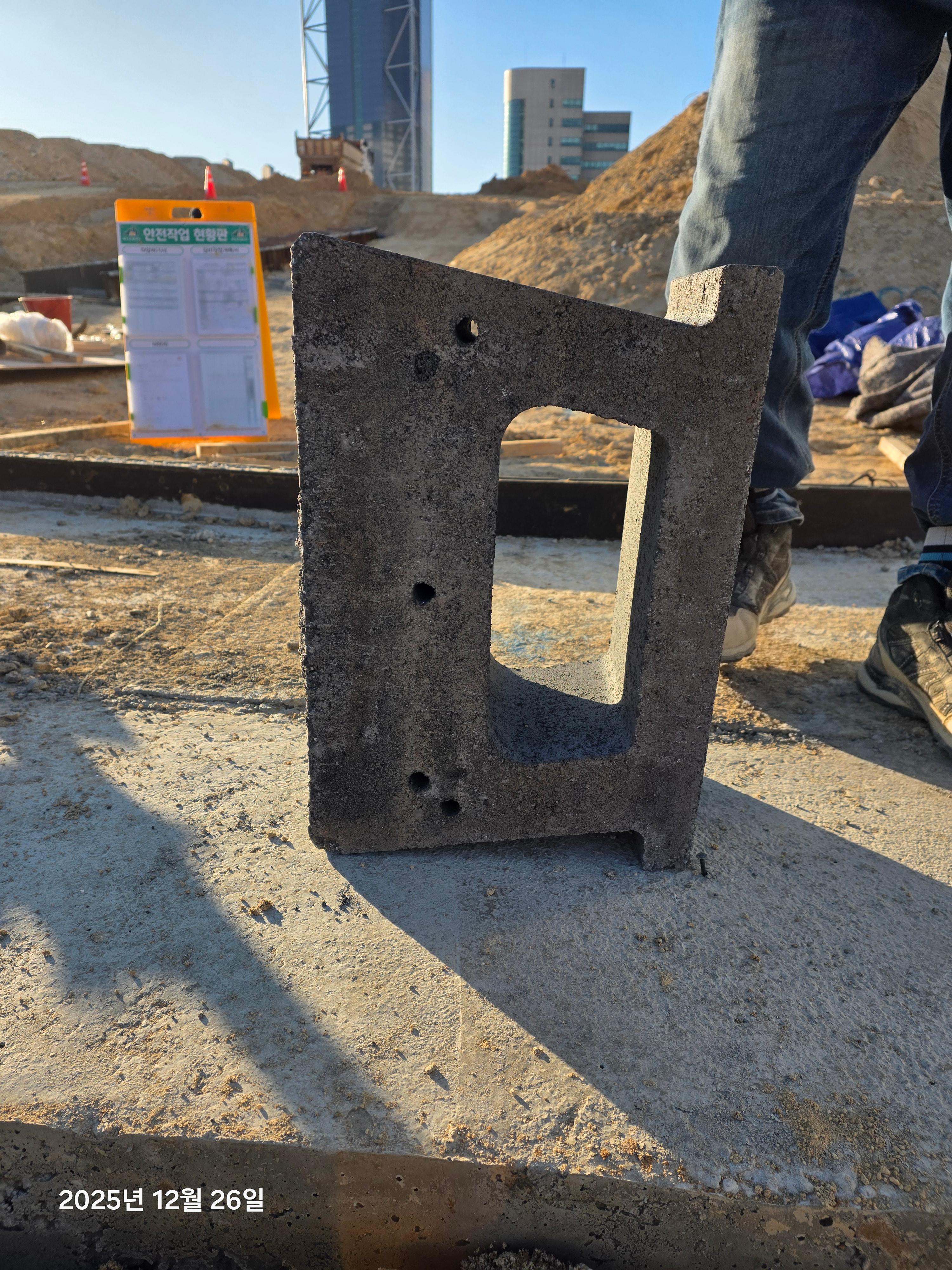

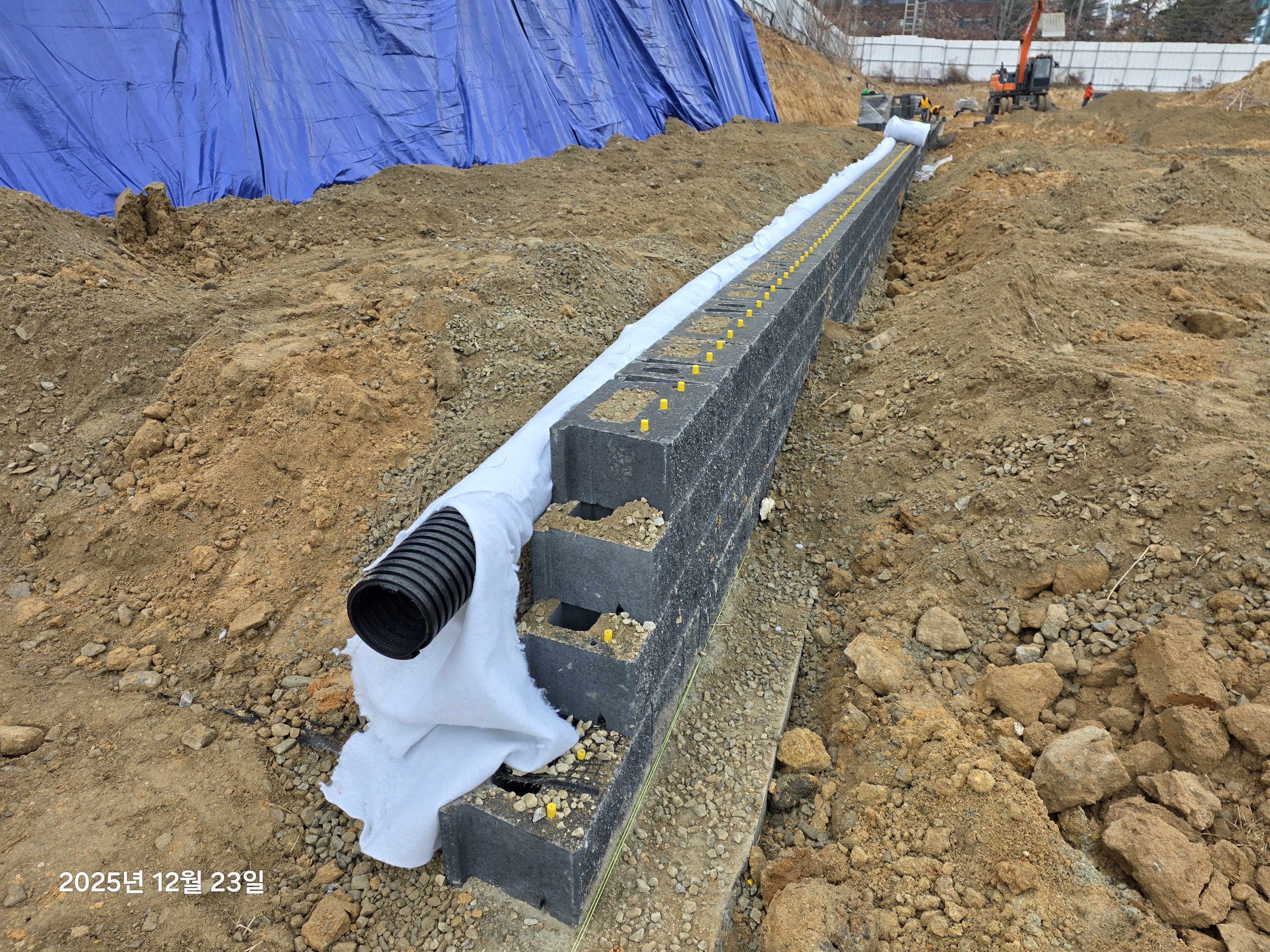

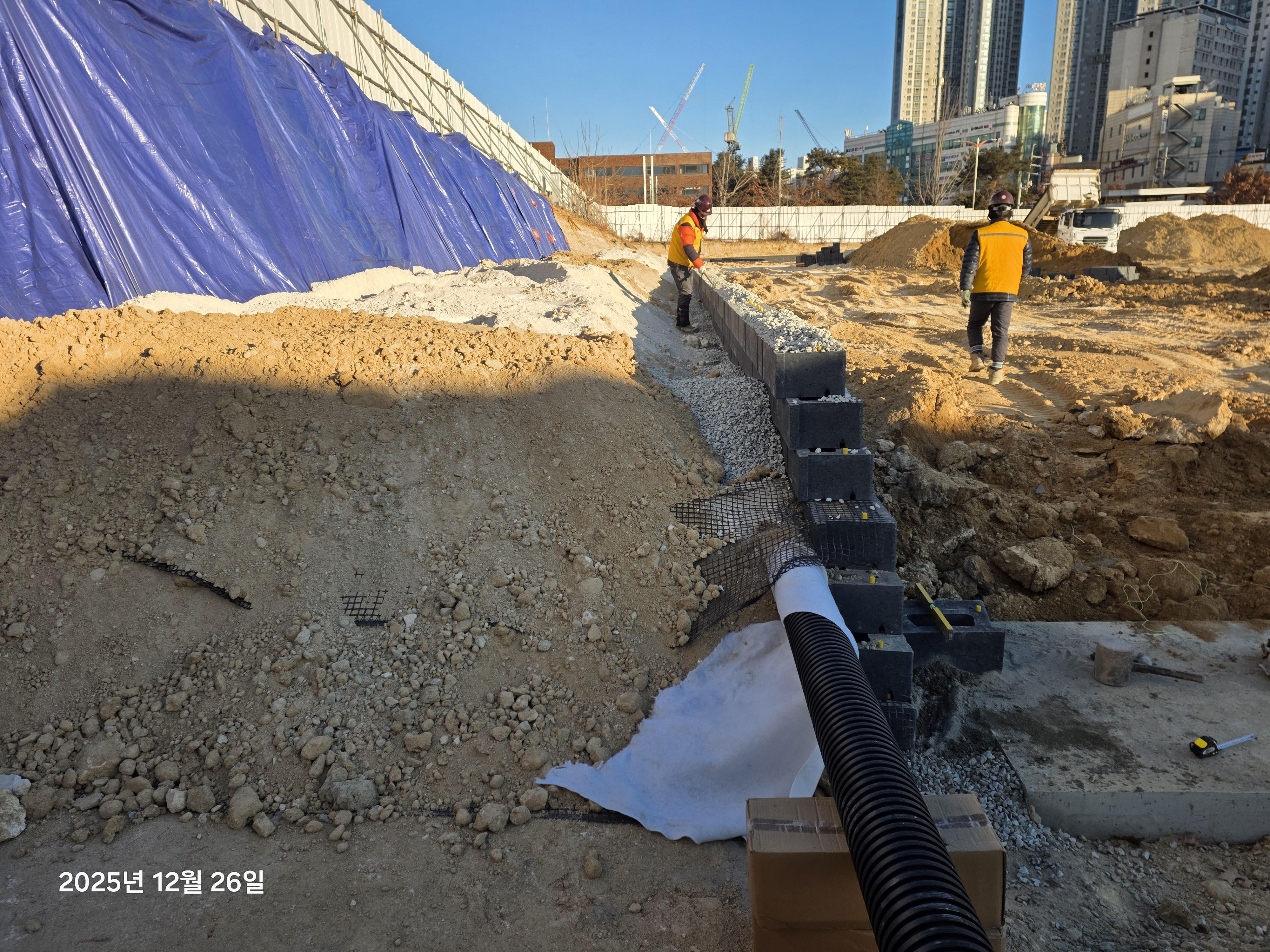

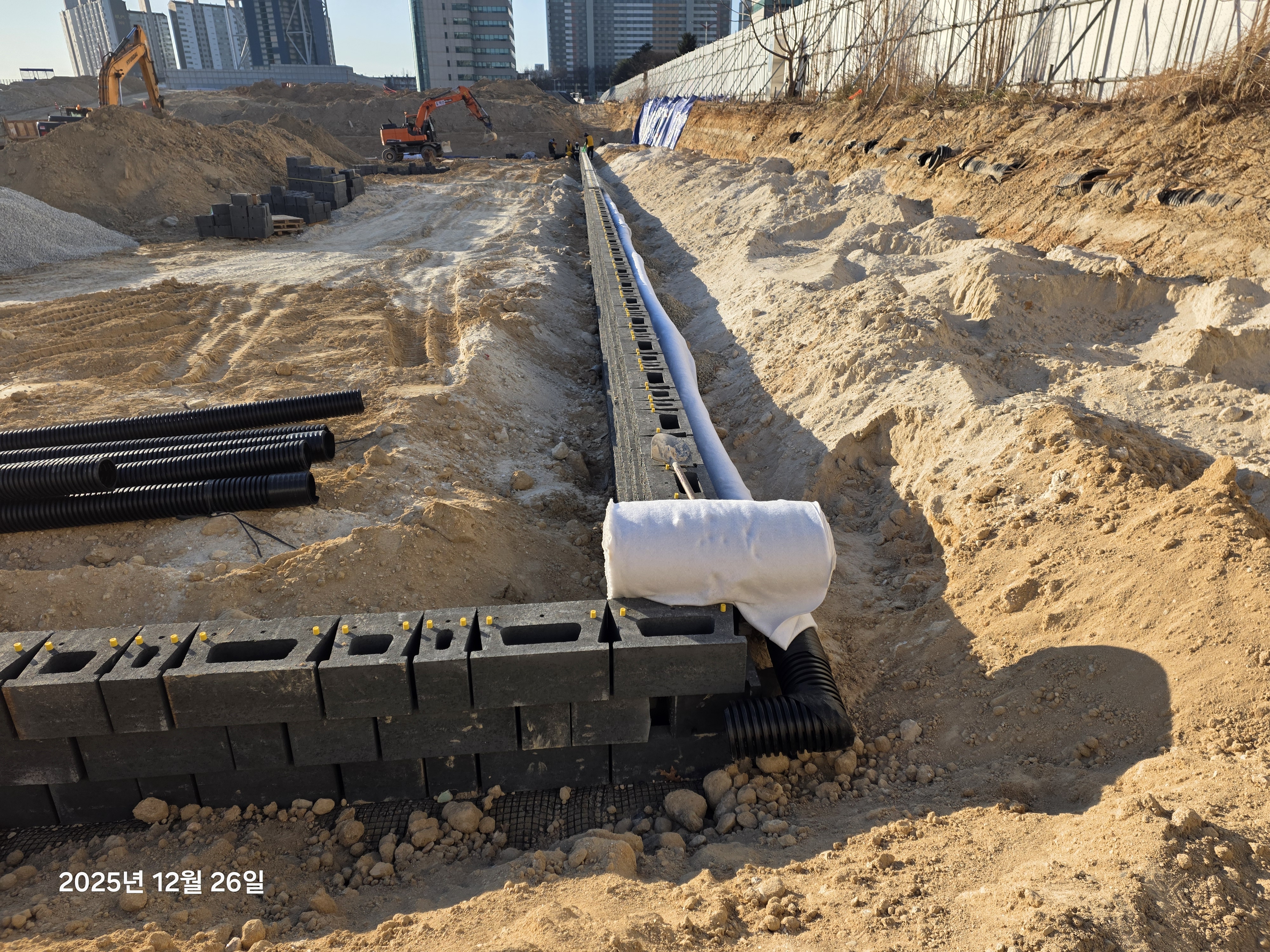

보강토옹벽 뒷면의 유공관, 골재 채움

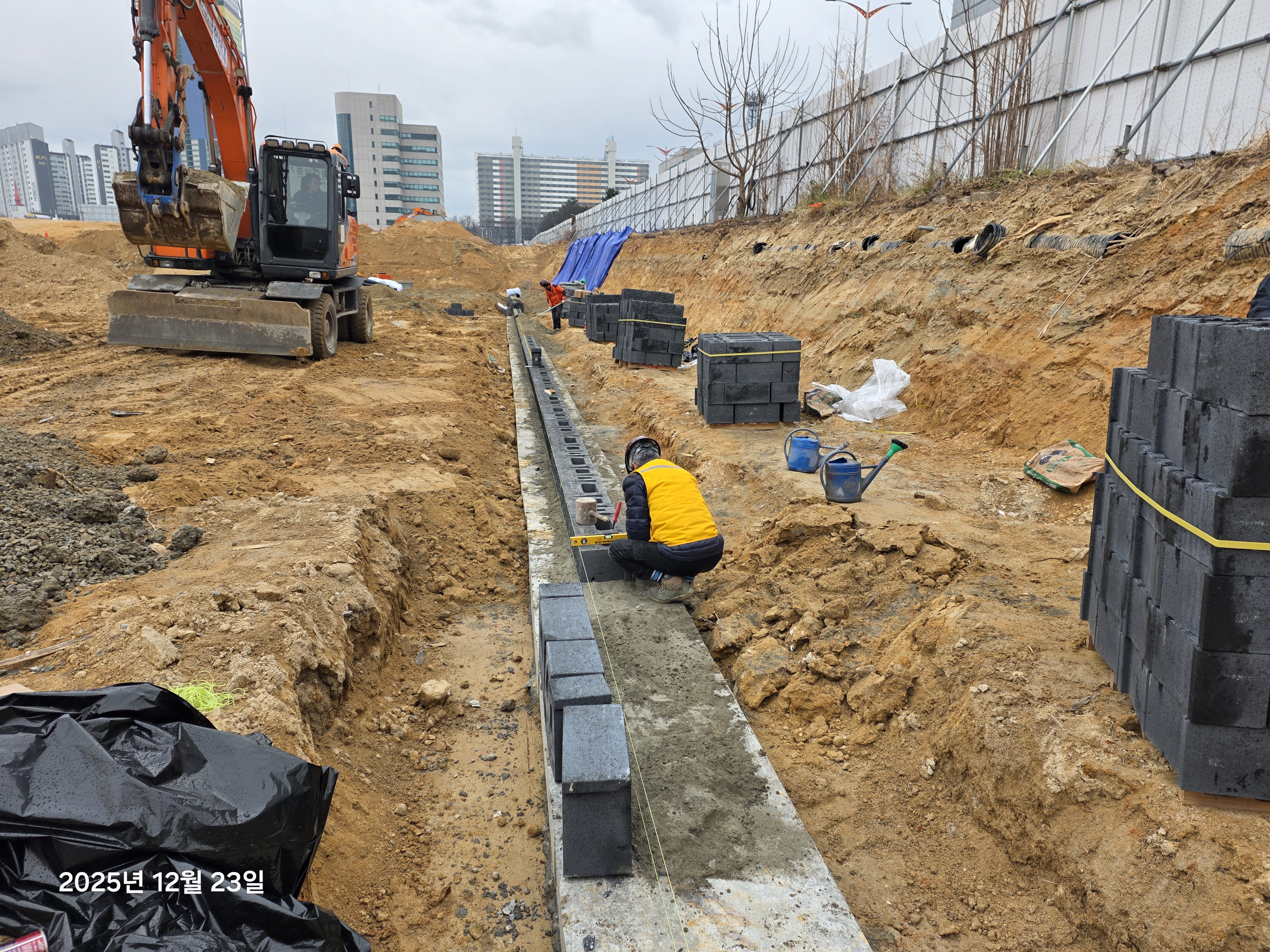

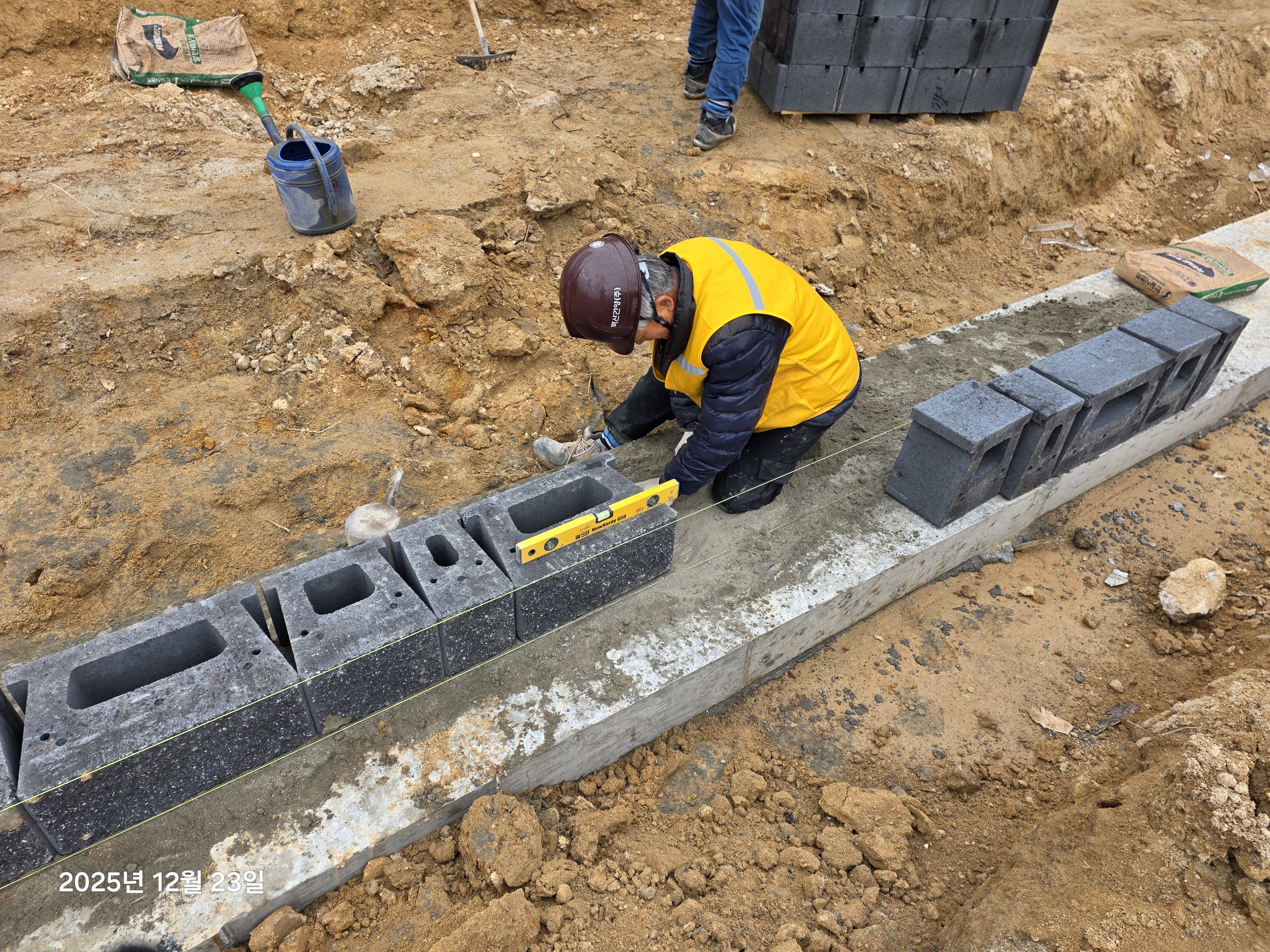

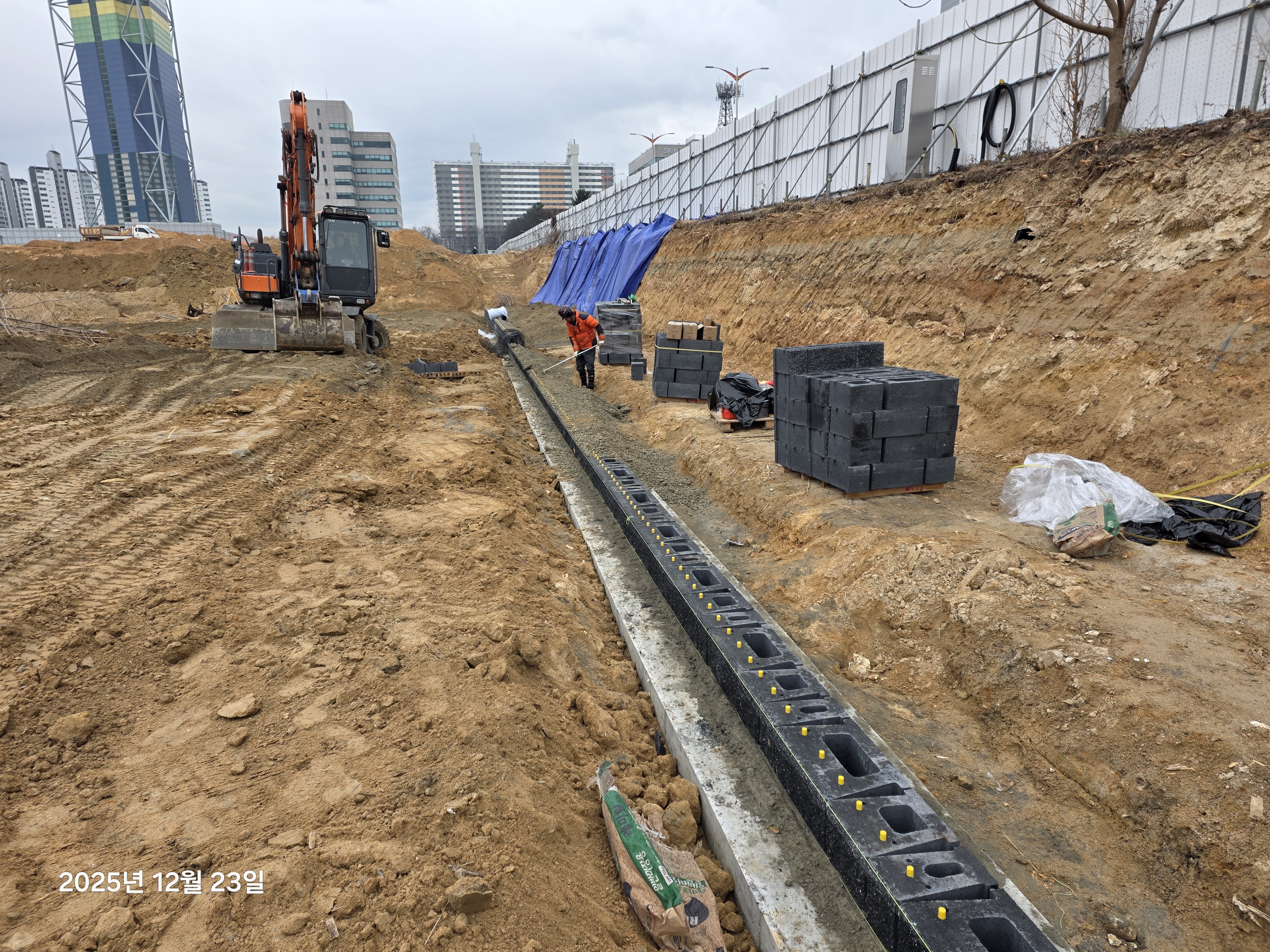

첫 단의 시멘트페이스트 / 1) 레벨맞춤 목적, 2) 첫 단의 기초콘크리트의 접착 목적



보강토블록 내 골재채움 / 블록의 밀림방지, 블록과 블록사이를 골재로 채워줌으로써 꽉 잡혀서 밀리지 않도록 하는 역할

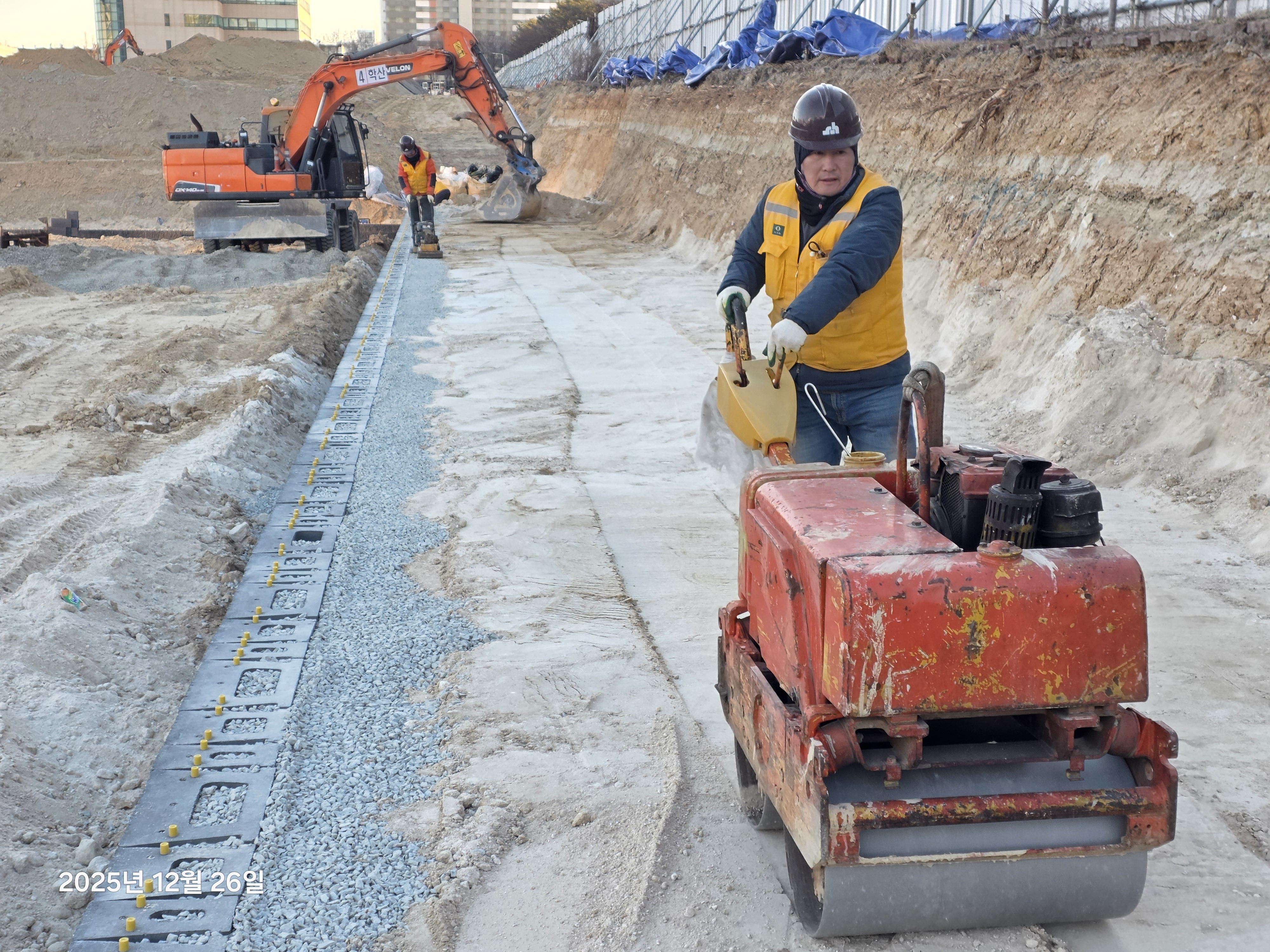

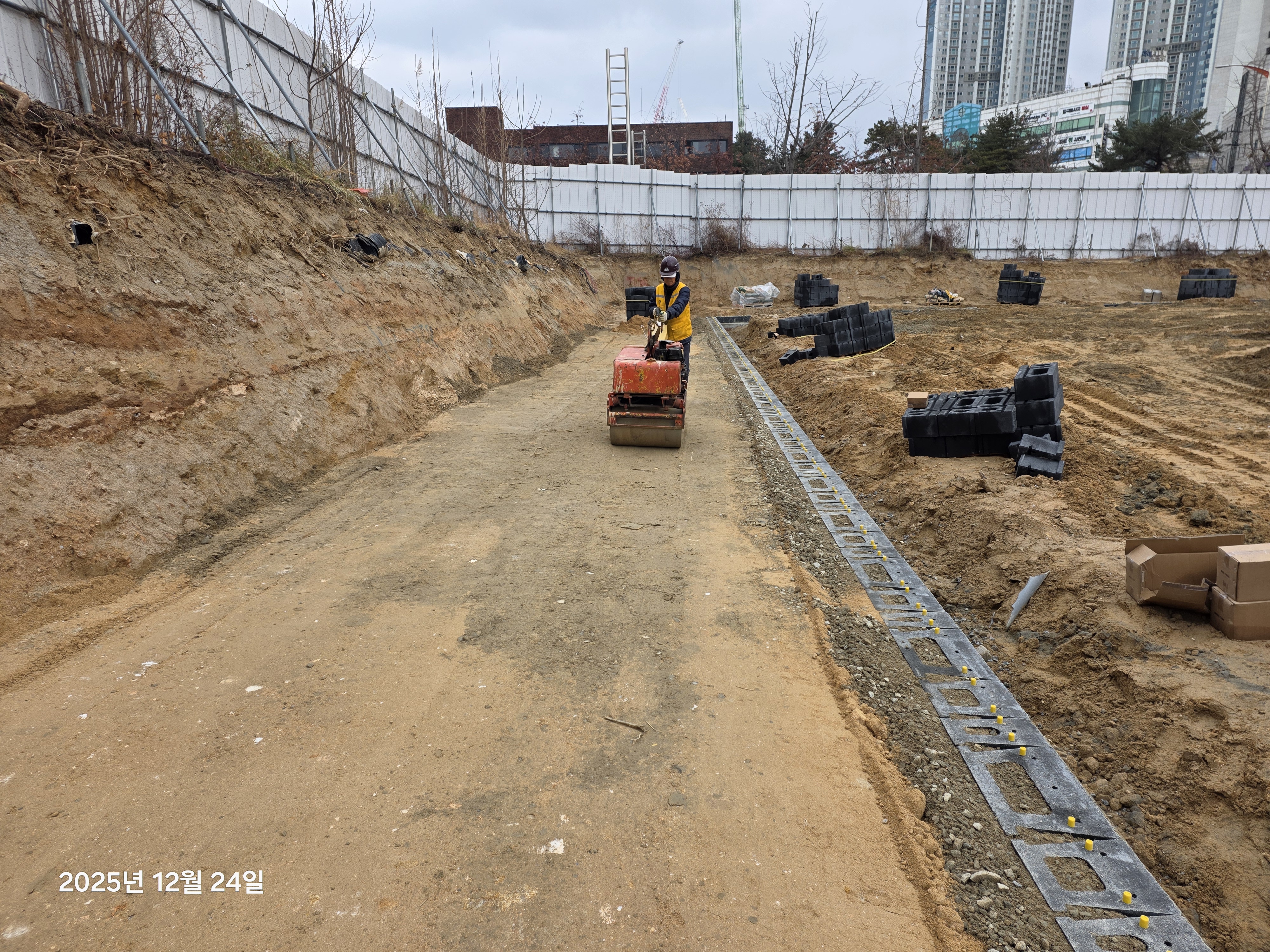

보강토뒷면의 층다짐 → 층다짐후 그리드 넣기

골재 부위는 곰팩트로 별도 다짐 시행 (보강토가 밀리는 것 방지 목적 / 롤러다짐 하지 않음)

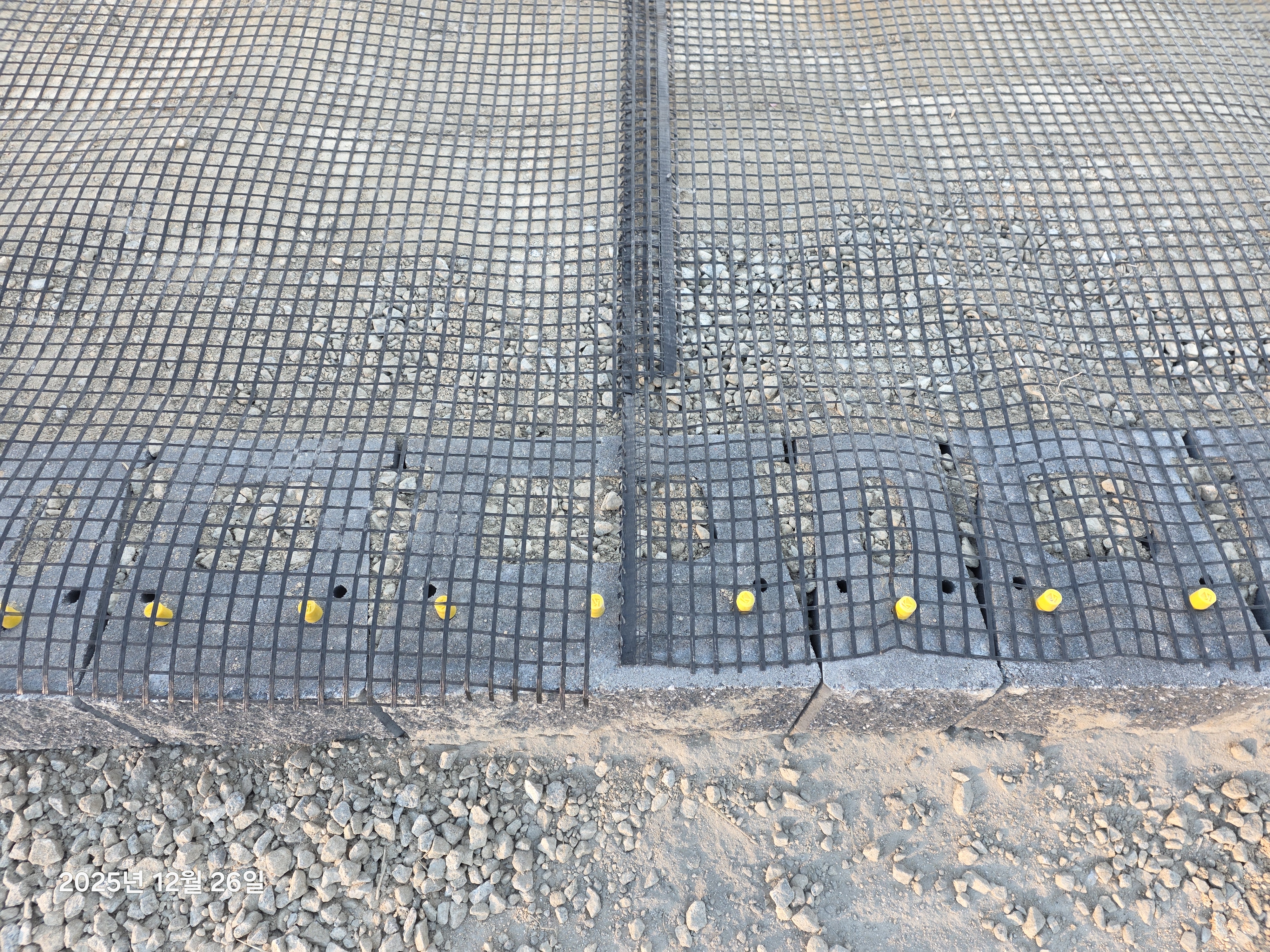

보강토 채결핀 / 플라스틱 _밀림방지를 위해 힘을 받는 용도라기 보다는, 구배(경사)가 틀리지 않도록 하는 용도임

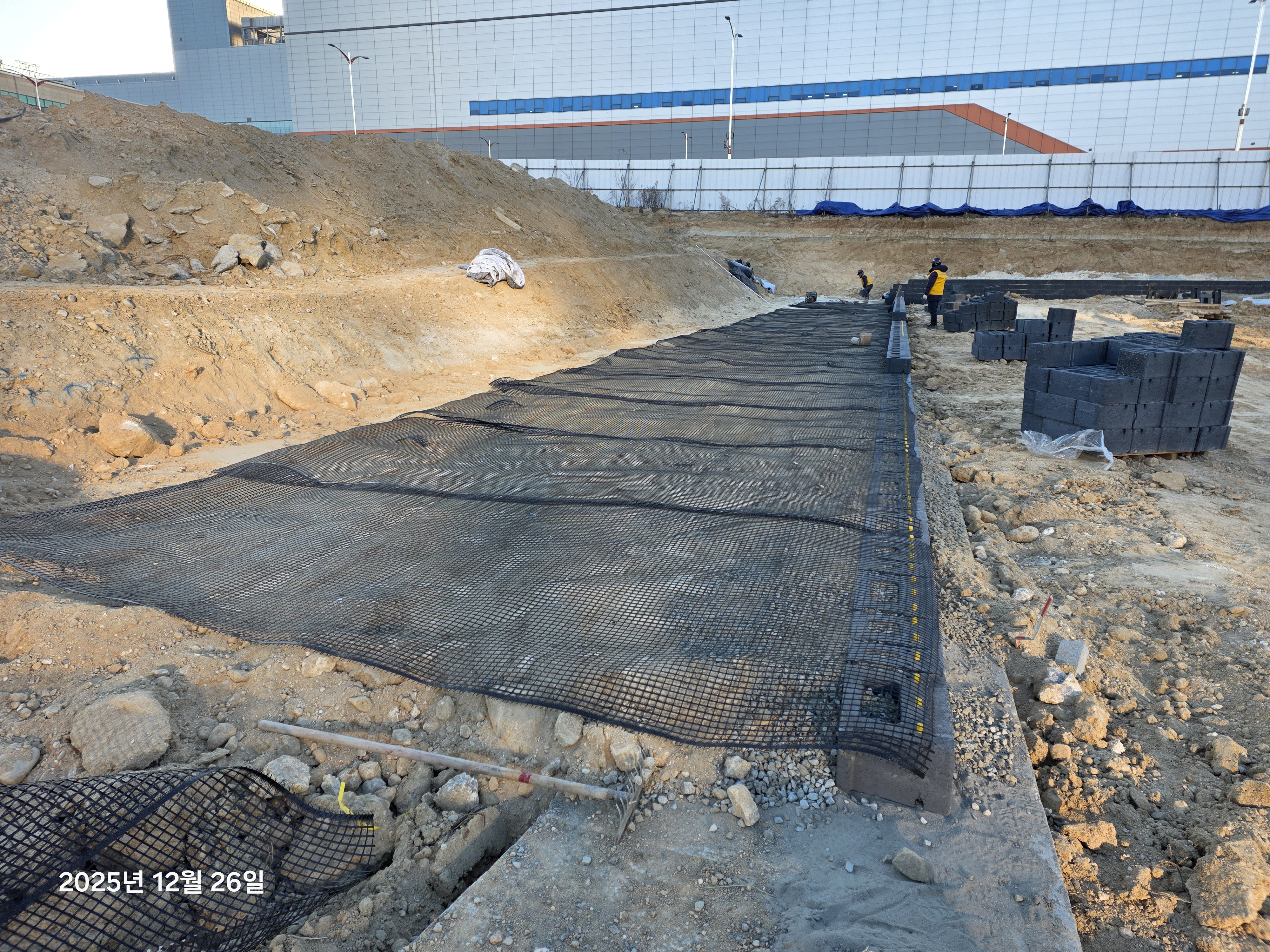

그리드 넣기

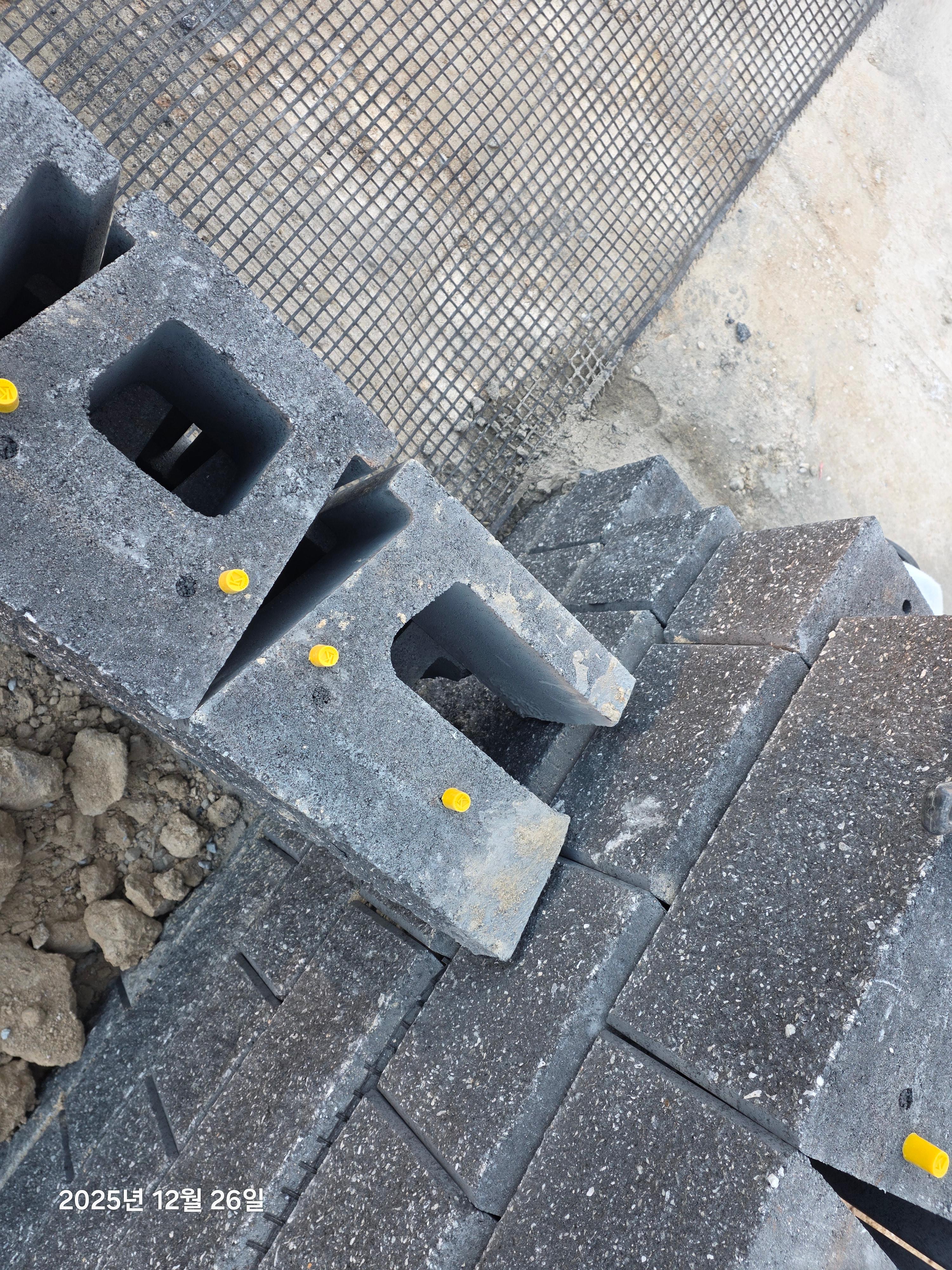

코너부 그리드 넣기

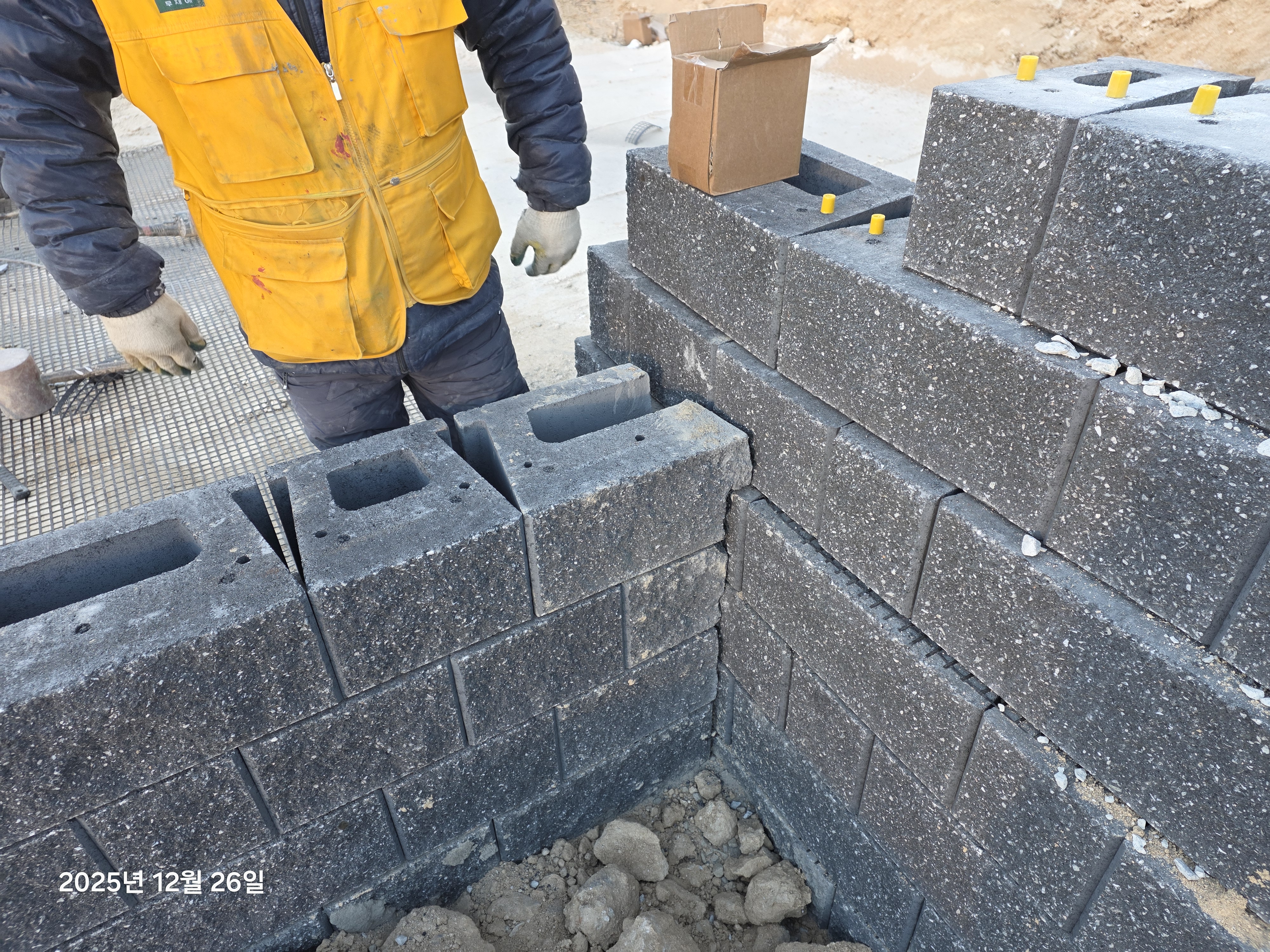

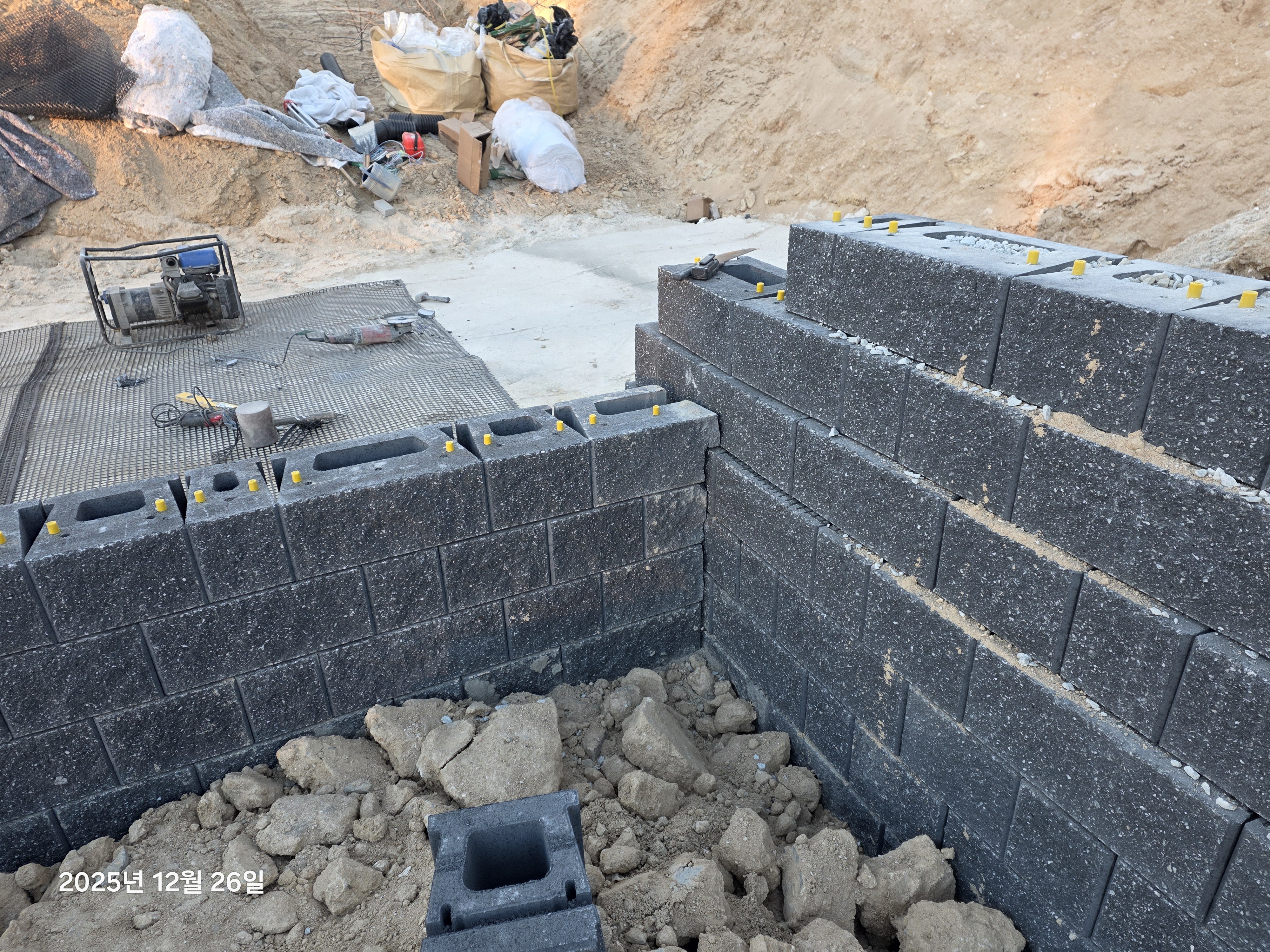

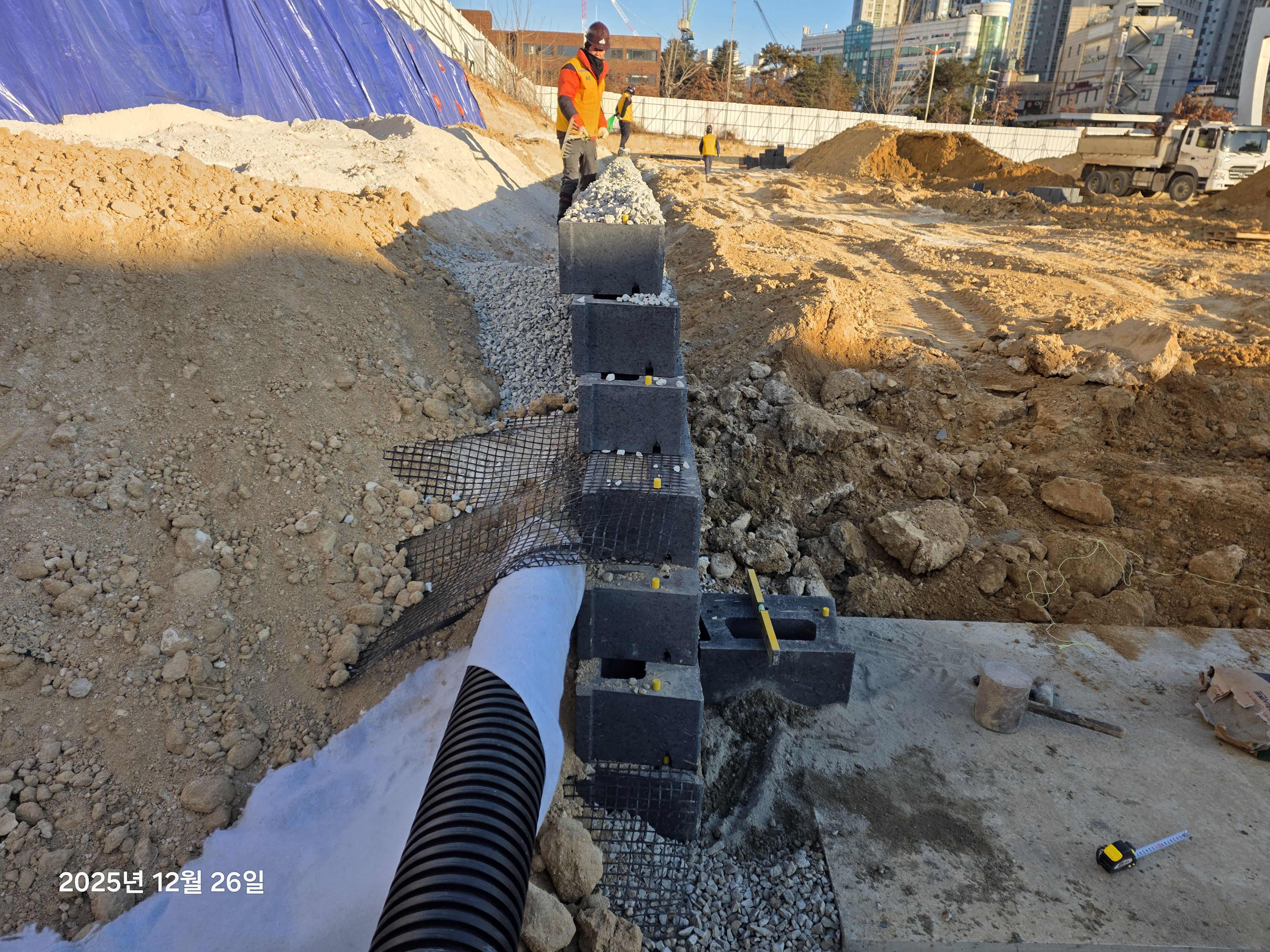

코너부 처리 (보강토옹벽 절단)- 코너부의 기초 단차(10cm) 발생

1) 설계상의 의도(상단의 마감레벨을 맞추기 위해서)로 인해, 옆라인과 단차(10cm)가 발생 (보강토는 20cm임) - 20cm 단위로 기초콘크리트의 레벨차이가 발생하면 보강토옹벽을 서로 맞물리게 할 수 있는데, 설계상의 설계의도가 아쉬움

2) 보강토옹벽이 경사(1:0.1)가 있으므로, 쌓아갈수록 코너부를 절단해서 맞춰야하는 상황

보강토 아래 3단을 수직쌓기, 이후 경사 쌓기(1:0.1)로 진행 (통상 기초콘크리트 위 50cm가 묻히기 때문에, 수직으로 쌓아서 상부의 여유공간 확보가 목적) / 보강토 1장 높이 20cm

코너부(동레벨인 경우)는 지그재그쌓기로 안정감 있게 시공하는 것이 바람직하다.
